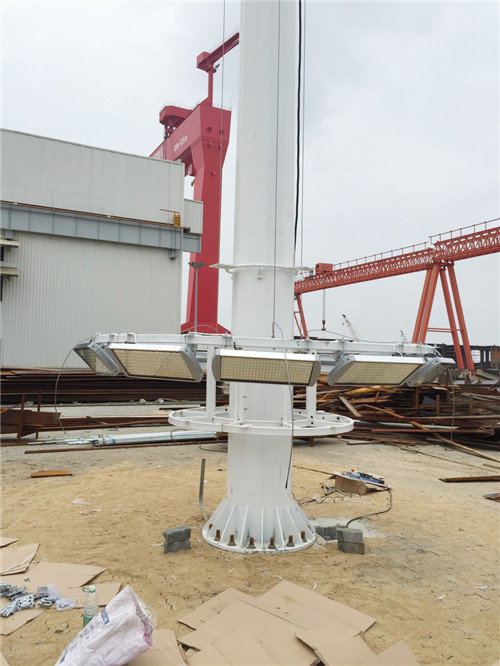

結構簡介：
　　整體升降包括所有鋼纜全部裝入燈桿內。一根電纜將按鈕遙控盒及控制板連接起來。具體如下：
　　一、滑輪架結構
　　滑輪架，位于燈桿的頂部。三根不銹鋼繩(副鋼繩)以120°排列安裝于固定結構的支撐架上，六個滾輪(分三組)將鋼繩引入燈桿內，一個連接法蘭將三根副鋼繩與一根不銹鋼主鋼繩連接。對應副鋼繩支架的下面是3個掛鉤盒，也為120°排列均布。另外一個支架為電纜專用支架，兩個塑料滾輪將電纜引入桿內，穿過鋼繩連接法蘭1.2米后打個結(打結是為了防止在提升時電纜滑落)，待燈盤升到掛鉤盒，掛上鉤后，電纜方能引到桿底門內，然后在電路控制板上接入電源。

　　二、繩纜系統
　　主鋼繩柔性好強度高，優質不銹鋼制作而成，堅固耐用，永不生銹。
　　副鋼繩柔性好強度高，優質不銹鋼制作而成，堅固耐用，永不生銹。
　　主電纜柔性多芯橡膠國標電纜
　　三、連接法蘭
　　連接法蘭，鎖副鋼繩的三個孔120°排列均布，邊上zui大的孔為穿電纜的孔，中間的孔為鎖主鋼繩的孔。
　　四、電路控制板
　　電路控制板固定于桿底門內，輸入交流380V三相四線(A、 B 、C、 N);輸出為2路或者3路(按負載多少而定)交流220V (L1、L2、L3、N0)，N0為公用零線。此板能控制燈盤升降和定時開關燈。
　　五、按鈕遙控器
　　按鈕遙控器連接于門內電路控制板上，遙控?zé)舯P升降。
　　六、升降傳動系統
　　卷揚機和電機具有手動、電動功能，減速機構靈活、輕便，具有自鎖功能;變速比合理，燈盤電動升降時速度不超過6m/min。選用失電斷電制動電機，采用電機過載保護裝置。設置有電氣、機械限位裝置。
